Отвод

Отводы с индустриальной теплоизоляцией представляют собой комбинацию из крутоизогнутого отвода по ГОСТ 17375-83* или отвода сварного и двух приваренных к нему прямых патрубков из стальных труб с диаметром условного прохода Д_у = 25…800 мм. Нанесение на них пенополимерминеральной изоляции производят в заводских условиях с сохранением обоих неизолированных концов длиной 200 мм для удобства приварки их к прямым трубам. Конструкции отводов разработаны для углов 45°, 60°, 90°.

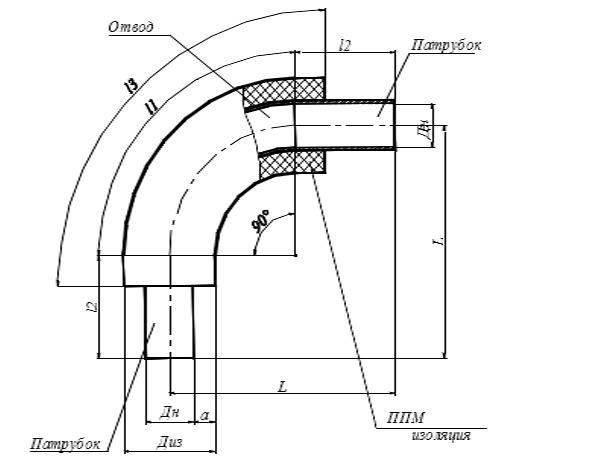

Отвод с углом поворота 90

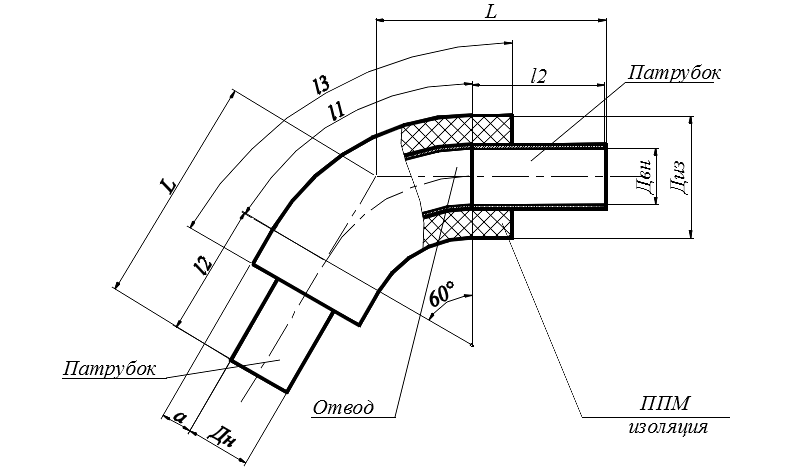

Отвод с углом поворота 60

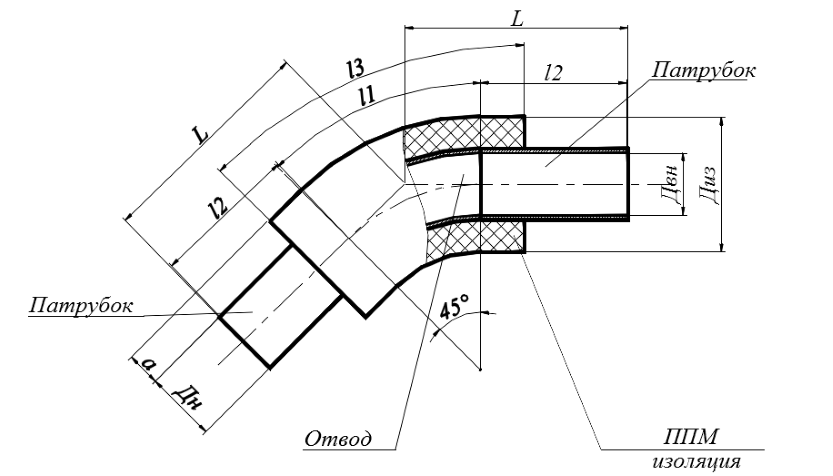

Отвод с углом поворота 45

Транспортировка и хранение отводов

Транспортировка и хранение изолированных отводов должны осуществляться в соответствии с техническими требованиями на эти изделия.

Изолированные соединительные детали должны храниться по видам изделий.

Погрузку и разгрузку изолированных отводов следует производить при помощи специальной оснастки.

Перевозку, погрузку и разгрузку изолированных отводов следует производить при температуре не ниже минус 20°С. При разгрузке запрещается сбрасывать изолированные детали.

В целях защиты от воздействия ультрафиолетового излучения, трубы и фасонные изделия при хранении более 15 дней на открытых площадках должны быть защищены от попадания прямых солнечных лучей.
